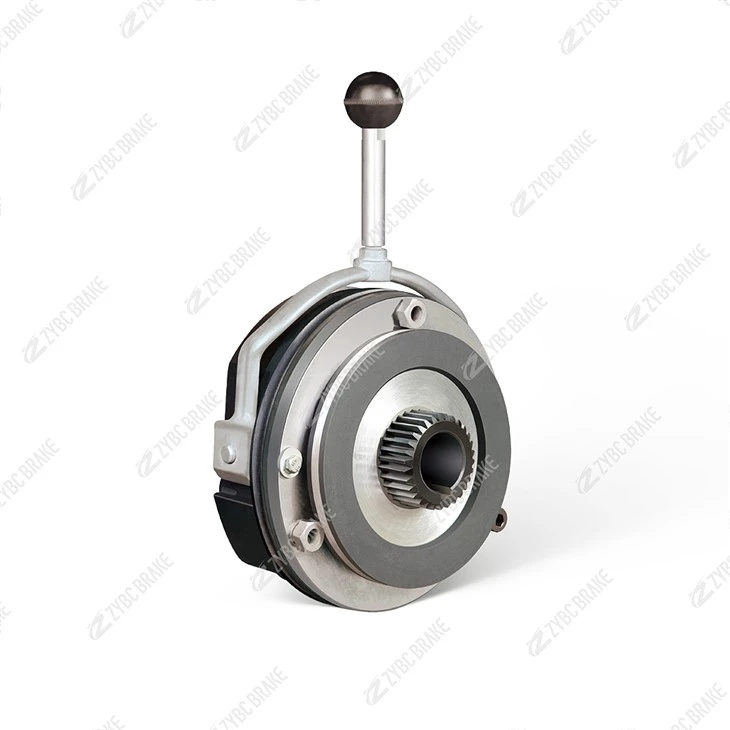

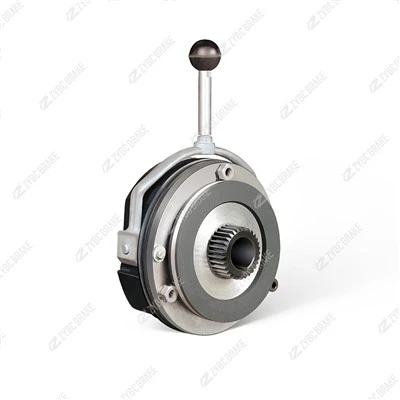

DJPZ-04 motora disku bremzes|4N·m, Ø100 mm, līdzstrāvas atteices,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-04 motora disku bremžu kļūme-Droša, atspere-Ieslēgta - Izslēgšana=Bremze ieslēgta. Parasti slēgts. Gredzenveida disku atspere (Belleville) notur bremzēšanas griezes momentu; Līdzstrāvas spole tikai uz RELEASE. Aptumšošana / avārijas apturēšana / motora atslēgšana → atspere iespiež disku<10 ms . Prevents load runaway the instant...
Apraksts
DJPZ-04 motora disku bremzes
Atteices-Drošs, atspere-Ieslēgta - Izslēgta=Bremze ieslēgta.Parasti slēgts. Gredzenveida disku atspere (Belleville) notur bremzēšanas griezes momentu; Līdzstrāvas spole tikai uz RELEASE. Aptumšošana / avārijas apturēšana / motora atslēgšana- → atspere iespiež disku<10 ms. Novērš slodzes bēgšanu, tūlītēja jauda pazūd.
4 N·m Ø100 iepakojumā - Nulles pretstrāvas.DJPZ-04 piegādā4 N·mNominālais griezes moments uz kompakta Ø100 berzes diska, kas piestiprināts tieši pie motora gala zvana. Nav atstarpes, nav brīvas - precīza noturēšana servo un izpildmehānismu lietojumiem.
Motora-integrētais dizains - ietaupa vietu un savienojumu.Stiprināms uz motora gala, kas nav -piedziņas, izmantojot centrēšanas tapu + skrūvju apli. Kopīga motora vārpsta, nav papildu sakabes, nav atsevišķa bremžu rāmja. Vietu -efektīvākais veids, kā pārnesumkārbas motoram pievienot turēšanas bremzi.
Produktu apraksts
TheDJPZ-04ir aatspere-pieliekta, līdzstrāvas-atbremzēta disku bremzebūvēts, lai pieskrūvētu tieši uzMazu-līdz-vidēja jaudas elektromotoru bez-piedziņas. "DJ"=motors-izmantojiet bremzes, "PZ"=diska tips, "04"=izmērs 04 sērijā (0,4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
Tas irpretēja montāžas filozofijano visām bremzēm mūsu klāstā iepriekš:
YW / QW / TJ2 / JZ / MWZ / ZWZA= neatkarīgas bremzes, kas uzstādītas uz vārpstas, trumuļa vai rāmja (smagā rūpniecība).
DCPZ-300= suporta diska bremze saspiešanai/noturēšanai (Ø300 plāksne, strādā-noturēt NAV loģikas).
DJPZ-04 = kompakta, motora-gala-zvana-integrēta NC bremzemikropārvadu motoriem, servomotoriem, AGV rumbām, izpildmehānismiem (Ø100, droši{1}}).
Tipiski pielietojumi:
Mikro un vidējsreduktora motori- aizturēšana un avārijas apstāšanās
Servo un pakāpju motori- Z-ass krišanas novēršana
Elektriskie cilindri / lineārie izpildmehānismi- precīza pozicionēšanas turēšana
AGV & AMR riteņu rumbas- stāvbremze un drošības bremze
Medicīniskās ierīces- pacienta pacelšana, attēlveidošanas portāla bloķēšana
Robotika- kopīgā bremze, kopīgā robota drošība
Iepakošana un transportēšana- rādītāja pozicionēšana
Tehniskās specifikācijas
| Modelis | DJPZ-04(Sērija: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| Bremžu tips | Parasti aizvērts,{0}}atspere, līdzstrāvas elektromagnēta atbrīvošana |
| Nominālais bremzēšanas moments | 4 N·m(±10%, nosaka diska atsperes priekšslodze) |
| Berzes diska diametrs | Ø100 mm |
| Atbrīvošanas (atbildes) laiks | <10 ms(parasti 5–8 ms pie nominālā sprieguma) |
| Saderināšanās laiks | <15 ms (spring apply, fail-safe) |
| Spoles spriegums | DC24Vstandarta / DC110V / DC220V pēc izvēles |
| Spoles strāva | Inrush ~2A / Turēšana ~0.02A (ar ekonomaizeru) |
| Pienākums | S1 nepārtraukta turēšana; Mazāks vai vienāds ar 720 cikliem/h ar pārtraukumiem |
| Izolācijas klase | F (155 grādi) |
| Aizsardzības klase | IP54 (IP65 pēc izvēles ar noslēgtu vāku) |
| Pretreakcija | Nulle (atsperes{0}}berzes skava) |
| Apkārtējā temperatūra | -20 grādi līdz +55 grādi (standarta); -40 grādu zemas temperatūras iespēja |
| Montāža | Motora gals-zvans: centrēšanas tapa + skrūves aplis (izmērs pēc DJPZ-04 zīmējuma) |
| Iespējas | Rokas atbrīvošanas svira, mikro-slēdzis (atvērts/aizvērts), IP65 pārsegs, Ex d spole, zemas-temp. komplekts, pielāgots spriegums |
| Standarti | JB/T atsauce; atbilst RoHS; Pieejama CE-stila dokumentācija |
