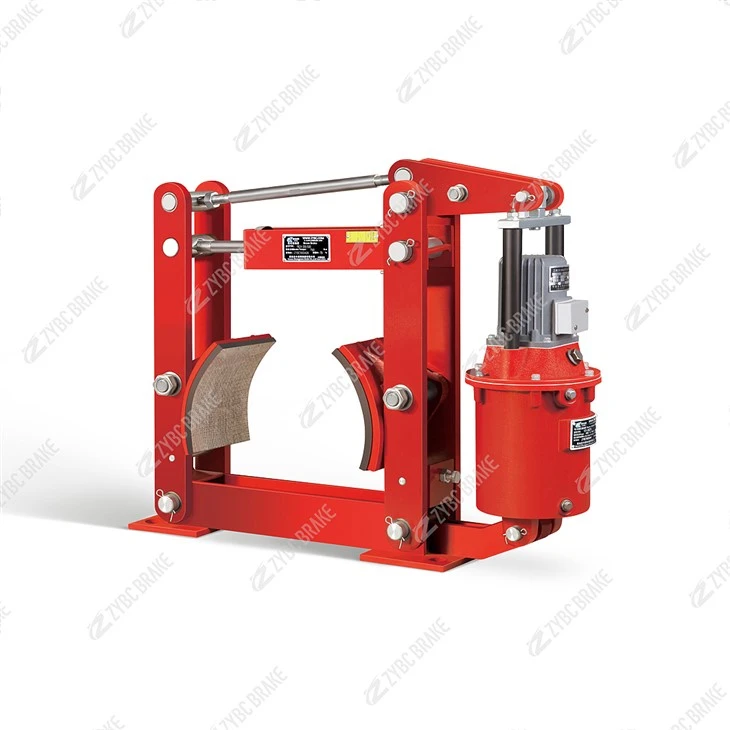

YWZ4-400/45 sērijas elektrohidrauliskās trumuļa bremzes

YWZ4-400/D45 (bieži rakstīts kā YWZ4-400/45) ir vidējas - slodzes elektro - hidrauliskās trumuļa bremzes (400 mm trumuļa diametrs, saskaņots ar YT1-45Z/6 dzinēju). Tas ir piemērots vidēja izmēra celtņu, konveijeru un pacēlāju darba un stāvbremzēšanai ar nominālo bremzēšanas griezes momentu 1000 N·m un uzticamu, drošu darbību.

---

Galvenās specifikācijas

Parametrs	Vērtība
Bungas diametrs	400 mm
Nominālais bremzēšanas moments	1000 N·m (regulējamais diapazons: 400–1000 N·m)
Saskaņots dzineklis	YT1-45Z/6 (450 N vilce, 60 mm gājiens)
Bremžu klīrenss	0,8–1,2 mm (manuāla regulēšana)
Berzes odere	Bez azbesta -, biezums 16 mm (aizstāt, ja mazāks par vai vienāds ar 5 mm)
Operētājsistēma	Parasti aizvērts (pielikta atspere -, elektriskā - hidrauliskā atbrīvota)
Apkārtējās vides temp	-20 grādiem līdz +50 grādiem
Svars	~68 kg
Uzstādīšanas centra augstums	320 mm
Izolācijas klase	B (dzines motors)
Darbības biežums	Līdz 1200 reizēm stundā

---

Struktūra un darbības princips

Struktūra: Pastiprināts bremžu rāmis + kreisais/labais bremžu loki + augstas - stingrības atgriešanas atspere + manuāla klīrensa regulēšanas mehānisms + YT1-45Z/6 elektro - hidrauliskais dzineklis + fiksēta pamatne. Galvenie šūpoļu eņģes punkti ir aprīkoti ar pašeļļojošiem gultņiem, kuriem ir augsta transmisijas efektivitāte un kuriem lietošanas laikā nav nepieciešama eļļošana.

Neizdevās - Droša darbība:

Ieslēdziet - (atlaidiet): Dzinēja motors tiek iedarbināts, un hidrauliskais spiediens spiež stieni uz augšu. Izmantojot sviras mehānismu, bremžu loki ievelkas, saspiežot atgriešanās atsperi, un bremzes atlaižas.

Strāva - izslēgta (bremzēšana): Dzinējs zaudē jaudu, stūmējs ievelkas atsperes spēka un gravitācijas ietekmē. Atgriešanās atspere atsitiena, virzot bremžu klučus, lai nostiprinātu trumuli, nodrošinot stabilu bremzēšanu.

---

Galvenās priekšrocības

Augsts - griezes moments: 1000 N·m nominālais griezes moments atbilst vidēja lieluma - lielas - slodzes aprīkojuma bremzēšanas prasībām.

Uzticama drošība: Parasti slēgtā konstrukcija nodrošina tūlītēju bremzēšanu, kad tiek pārtraukta strāvas padeve, novēršot aprīkojuma slīdēšanu.

Zema - apkope: Pašeļļojošās - eņģes un manuālās atstarpes regulēšanas mehānisms vienkāršo ikdienas apkopi.

Izturīgs: Azbesta berzes oderei, kas nav -, ir stabila berzes veiktspēja (μ≈0,35) un spēcīga augsta - temperatūras izturība.

Laba saderība: To var nomainīt ar vecajām YWZ sērijas bremzēm ar tādu pašu specifikāciju, un rezerves daļas ir viegli iegūt.

---

Lietojumprogrammas

Primārais: darba un stāvbremzes portālceltņiem, tilta celtņiem, lieliem elektriskajiem pacēlājiem un lieljaudas - lentveida konveijeriem rūpnīcās, ostās un kalnrūpniecības apgabalos.

Sekundārā: bremzēšana vidēja izmēra - pacelšanas iekārtām, materiālu apstrādes iekārtām un transmisijas vārpstām metalurģijā, ogļu un ķīmiskajā rūpniecībā.

---

Uzstādīšana un apkope

Uzstādīšana:

Uzstādiet uz stingras pamatnes, lai izvairītos no vibrācijas bremzēšanas laikā. Nodrošiniet trumuļa koncentriskumu (izskrējiens ir mazāks par 0,15 mm vai vienāds ar to) un dzinēja stūmējs ir noregulēts bez sānu spēka.

Pareizi pievienojiet dzinēju 380 V trīs fāzu - barošanas avotam un uzpildiet dzinēju ar ISO VG 32/46 hidraulisko eļļu līdz norādītajam līmenim.

Pirms nodošanas ekspluatācijā noregulējiet bremžu atstarpi uz 0,8–1,2 mm (viendabīga abās pusēs) un pārbaudiet bremzēšanas un atlaišanas elastību.

Apkope:

Cikls	Apkopes priekšmeti
Ikdienas	Pārbaudiet dzinēja eļļas līmeni, cauruļvada noplūdes un neparastu troksni; notīriet eļļas traipus un gružus uz cilindra virsmas.
3 mēneši	Pārbaudiet berzes uzlikas nodilumu un dzinēja blīvējuma integritāti; pievelciet vaļīgos stiprinājumus (īpaši sviras un pamatnes skrūves).
6 mēneši	Nomainiet dzinēja hidraulisko eļļu; pārbaudiet atgriešanās atsperes elastību (nomainiet, ja ir noguruma deformācija).
12 mēneši	Veikt dzinēja kapitālo remontu (iztīrīt hidraulisko sūkni un virzuli); nomainiet oderi, ja tā biezums ir mazāks par 5 mm; no jauna pārklājiet cilindru, ja tā ir nolietojusies vai dziļi saskrāpēta.
2 gadi	Nomainiet dzinēja blīves un filtru; pārbaudiet, vai bremžu rāmis nav deformējies; kalibrējiet bremzēšanas momentu.

---

Bieži sastopamās kļūdas un labojumi

Vaina	Iespējamais cēlonis	Remonts
Vāja bremzēšana	Nodilusi odere, vaļīga sviras tapa vai atsperes nogurums	Nomainiet oderi; pievelciet tapu; noregulējiet vai nomainiet atgriešanas atsperi.
Bremžu vilkšana/pārkaršana	Nevienmērīgs klīrenss, iestrēdzis stūmējs vai eļļa uz cilindra	Pārregulējiet klīrensu; ieeļļojiet stumšanas stieni; notīriet cilindru.
Dzinējs nespēj pagarināt	Motora fāzes maiņa, aizsērējis filtrs vai zems eļļas līmenis	Izlabojiet motora fāzi; nomainiet filtru; uzpildiet hidraulisko eļļu.
Nestabils bremzēšanas moments	Nevienmērīgs apavu nodilums vai trumuļa deformācija	Nomainiet nevienmērīgi nodilušo oderi; noslīpēt cilindra virsmu.
Neparasts troksnis bremzēšanas laikā	Atslābuši bremžu loki vai bojāts uzlikas	Pievelciet apavu stiprinājumus;
