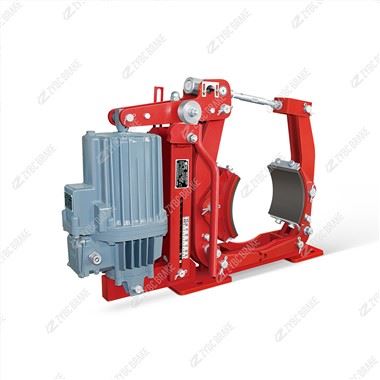

TheYWZ9-200/E23ir aparasti slēgtas elektro-hidrauliskās trumuļa bremzesParedzēts vidējas slodzes{0}}pacelšanai un transportēšanai. Tas izmanto atsperi bremzēšanai un Ed23/5 elektro-hidraulisko dzinēju atbrīvošanai. Elektrība tiek izmantota tikai bremžu ATVĒRŠANAI - atspere veic visu apstāšanos. Izslēdziet strāvu, bremze ir IESLĒGTA.
Atrodas starp YWZ4 (ekonomiskā) un YWZ8 (lieljaudas{2}}),YWZ9 sērija ir "vislabākās vērtības" jauninājums: tāds pats nospiedums kā mantotajiem modeļiem, taču ar optimizētu sviras ģeometriju, vienmērīgāku griezes momenta padevi un bez apkopes{0}}apkopēm.
Tipiski pielietojumi:
5t gaisvadu / portālceltņa pacēlājs un ratiņu piedziņas
Lentas konveijera galvas skriemelis (stāvvieta un avārijas apturēšana)
Vinčas un stūres palīgpiedziņas
Ostas ratiņu pārvietošanās mehānisms
Tērauda rūpnīcu pārneses automašīnas (vieglas)
⚙️ 3. Tehniskās specifikācijas
|
Parametrs |
Vērtība |
|---|---|
|
Modelis |
YWZ9-200/E23 |
|
Bremžu tips |
Parasti aizvērts, ar atsperi-pielikts, elektro-hidraulisks |
|
Bremžu riteņa (trumuļa) diametrs |
Ø200 mm |
|
Nominālais bremzēšanas moments |
160 N·m |
|
Dzinēja modelis |
Ed23/5(Ed23/6 pēc izvēles aukstajai zonai) |
|
Dzinējs Vilces spēks |
23 kgf |
|
Atvēršanas laiks |
~0.35 s |
|
Slēgšanas laiks |
~0.50 s |
|
Dzinēja spriegums |
380V/50Hz (pieejams 220V/440V/60Hz) |
|
Aizsardzības klase |
IP65 (dzineklis) |
|
Izolācijas klase |
F |
|
Berzes uzliku |
Bez azbesta |
|
Oderes nodiluma ierobežojums |
5 mm (vizuāla skala uz atsperes stieņa) |
|
Klīrensa kontrole |
Automātiski vienāda{0}}ievilkšanas saite |
|
Apkārtējā temperatūra |
-20 grādi līdz +50 grāds (standarta) |
|
Standarta |
JB/T6406-2006 (ekvivalents DIN 15435) |
|
Montāža |
Horizontāla pamatne, maināma ar kreiso/labo roku |
|
Iespējas |
Ierobežojuma slēdzis, manuālas atbrīvošanas svira, zemas{0}}temperatūras sildītājs |
