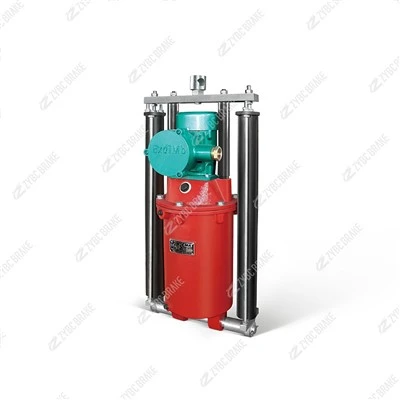

BYT1-45Z/6 sprādzienbīstams-elektrohidrauliskais dzinējs
Produkta pārskats BYT1 ir pret sprādzienbīstamu -elektro-hidraulisko dzinekli, kas jaunināts no YT1 integrētās struktūras. Tas atbilst GB3836 (sprādzienbīstamas vides - aprīkojums, kas aizsargāts ar ugunsdrošu korpusu "d"), JB/T 10603-2006, uzņēmuma standarts Q/ZYBC un atsauces...
Apraksts
Produkta pārskats
BYT1 ir pret sprādzienu{1}}aizsargāts elektro-hidrauliskais dzineklis, kas jaunināts no YT1 integrētās struktūras. Tas atbilstGB3836(sprādzienbīstamas vides - aprīkojums, kas aizsargāts ar ugunsdrošu korpusu "d"),JB/T 10603-2006, uzņēmuma standarts Q/ZYBC un atsaucesDIN 15430. Ir trīs atgriešanās-pavasara varianti:
| Variants | Atgriešanās raksturlielums | Izmantojiet, kad |
|---|---|---|
| Z(standarta) | Parasta atsperes atgriešana -šo produktu | Vispārējā atbrīvošana / skava |
| ZB (长行程) | Pagarināta{0}}gājiena atsperes atgriešana | Nepieciešams lielāks klīrenss |
| ZC (缓冲) | Polsterēta ievilkšana, mazs trieciens | Precizitāte / odere{0}}dzīves prioritāte |
Tehniskā specifikācija
Vērtības ir norādītas pēc ražotāja publicētajiem datiem (vairāki avoti piekrīt); vienumi, kas atzīmēti ar *, ir konfigurācijas -atkarīgi - apstipriniet citātā.
| Modelis - BYT1-45Z/6 | |
|---|---|
| Nominālā vilce | 450 N(45 kgf) |
| Novērtētais gājiens | 60 mm(40/50/60 visi koplieto vienu montāžas aploksni) |
| Piedziņas motors | 120 W (daži avoti 140 W), B- vai F-klase, nav-iegremdēts |
| Nominālais spriegums* | 380/660/1140 V, 3 fāžu maiņstrāva, 50 Hz (60 Hz pēc pieprasījuma) |
| Darbības laiks | Pieaugums mazāks vai vienāds ar 0,7 s · Kritums mazāks vai vienāds ar 0,4 s |
| Pienākumi / biežums | S3-60% ar pārtraukumiemunS1 nepārtraukts · 720 cikl/h |
| Aizsardzība pret sprādzieniem | Bijušais d I Mb + Ex d IIB T4 Gb |
| Korpuss / ieeja | Ugunsdrošs lieta korpuss · IP54 (daži avoti IP55) |
| Apkārtējā | -20 grādi ~ +40 grādi · RH mazāks vai vienāds ar 90/95% · augstums < 2000 m · piesārņojuma klase 3 |
| Montāža | Vertikāli, slīpums Mazāks par vai vienāds ar 10 grādiem (tāds pats skrūvju raksts kā standarta YT1-45Z/6) |
| Svars* | ≈ 20 kg |
| Atsauces standarti | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Montāžas un kontūras izmēri (mm)
| Modelis | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Svars |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kg |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
45Z/4·5·6 saimei ir viens montāžas apvalks - mainās tikai gājiens. Ja ir pieņemams īsāks gājiens, tas pats kronšteins bez izmaiņām pieņem Z/4 (40 mm) vai Z/5 (50 mm).
Modeļa dekodēšana
BYT 1 - 45 Z/6 (spriegums)
| Segments | Nozīme |
|---|---|
| B | Sprādziendroša{0}}(隔爆) - ugunsdrošs "d" korpuss |
| YT1 | Mantotā elektro{0}}hidraulisko dzinekļu sērija (JB/ZQ 4388 mantojums) |
| 45 | Nominālā vilce =45 × 10 = 450 N(nelasīt kā 45 N) |
| Z | Atgriešanas veids:Z=bezslodzes atspere(izmanto ārējo bremžu atsperi); varianti ZB / ZC |
| /6 | Nominālā gājiena kods →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Spriegums voltos, piemēram, (380), (660/1140) |
