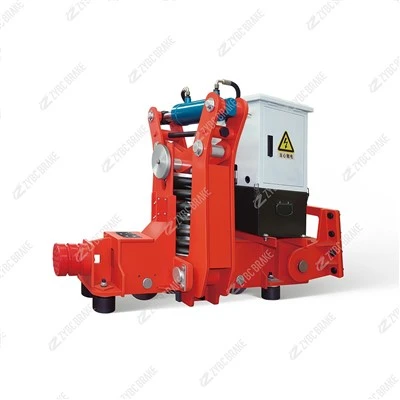

ZYTJX250 sērijas hidrauliskās sliedes skava

TheZYTJX250 sērijas hidrauliskās sliedes skavair parasti - slēgta, ar atsperi - darbināma, hidrauliska - atlaižama sliedes - iespīlēšanas ierīce, kas paredzēta āra sliedēm - uzstādītiem celtņiem un ostas tehnikai, lai nodrošinātu uzticamu vēja - necaurlaidīgu un - pretslīdes bremzēšanu darbības un stāvēšanas laikā, ar dubultu {{8} riteņa savienojumu}}, {{7} vadotni. - dizains pret nobraukšanu no sliedēm un drošības bloķēšanas aizsardzība. Tālāk ir sniegts detalizēts tā galveno parametru, strukturālo īpašību, darbības principu, lietojumu, izplatītāko kļūdu un apkopes vadlīniju sadalījums.

---

Galvenie tehniskie parametri

Parametrs	ZYTJX250 standarta vērtība
Nominālais pretslīdes spēks -	250 kN
Piemērojamie sliežu modeļi	P38, P43, P50, QU70, QU80, QU100, QU120
Darba spiediens	16 MPa (hidrauliskā atbrīvošana)
Hidrauliskās stacijas jauda	0,75–1,5 kW (3 - fāze AC380V 50 Hz)
Vadības spriegums	AC220V 50Hz vai 3 - fāze AC380V 50Hz
Saspiedes spēka avots	Disku atsperes (neatteices - droši parasti - slēgtas)
Vadītāja riteņa aizsardzība	Dubultā - vadotne - riteņa pret - noskriešanu
Ierobežojuma slēdzis	IP65, bloķēšanai ar pārvietošanās mehānismu
Darba vide	-20 grādi līdz +50 grādi, sāls - miglas izturīgs
Montāžas metode	Horizontālais gala - sejas atloks
Svars	~280-300 kg
Atbilstības standarts	JB/T 10917-2008

---

Galvenās strukturālās un dizaina iezīmes

Neizdevās - Drošs Parasti - Slēgts dizains

Disku atsperes nodrošina galveno iespīlēšanas spēku; skava tiek atbrīvota ar hidraulisko spiedienu. Strāvas/hidrauliskās sistēmas kļūmes gadījumā disku atsperes uzreiz nofiksē sliedi, lai novērstu vēja - izraisītu kustību.

Peldošais savienojums starp skavas pamatni un balstu nodrošina sliedes novirzi (± 5 mm) celtņa kustības laikā, nodrošinot stabilu iespīlēšanu.

Drošība pret - nobraukšanu no sliedēm un bloķēšanu

Dubultie virzošie riteņi neļauj skavai noslīdēt no sliedes iespīlēšanas/atlaišanas laikā, uzlabojot darbības stabilitāti.

IP65 - novērtējuma gala slēdzis apstiprina atbrīvošanas pozīciju un bloķējas ar celtņa kustības mehānismu, ļaujot celtnim kustēties tikai tad, kad tas ir pilnībā atbrīvots.

Hidrauliskā atlaišana un manuālā dublēšana

Hidrauliskie cilindri vada atlaišanu ar zemu trokšņa līmeni un stabilu darbību. Hidrauliskā stacija ir aprīkota ar manuālu sūkni avārijas atlaišanai strāvas padeves pārtraukuma laikā, atvieglojot apkopi.

Korozijas - izturīgs un izturīgs

Skavas korpuss un stiprinājumi ir apstrādāti ar pretkorozijas pārklājumu -; berzes oderējums ir sāls - miglas - un nodilumizturīgs -, piemērots piekrastes ostām un skarbām āra vidēm.

---

Darba princips

Tas darbojasdiska - atsperes iespīlēšana + hidrauliskā atbrīvošana + bloķēšanas aizsardzībarežīms:

Ieslēgšanās stāvoklis (strāvas - izslēgta/vēja - necaurlaidīga): Kad celtnis apstājas vai zaudē jaudu/hidraulisko spiedienu, disku atsperes nospiež skavas spīles, lai nostiprinātu sliedi, radot 250 kN pretslīdēšanas spēku -, lai novērstu vēja - izraisītu pārvietošanos.

Izlaiduma stāvoklis (darbība): Kad celtnis ir gatavs kustībai, hidrauliskā stacija ieslēdzas, un hidrauliskā eļļa spiež virzuli, lai saspiestu disku atsperes, atdalot spīles no sliedes. Ierobežojuma slēdzis nosūta atlaišanas - - vietā signālu, un kustības mehānisms var sākt darboties.

Avārijas un manuāla izlaišana: Strāvas/hidraulikas atteices gadījumā disku atsperes automātiski nofiksē sliedi. Hidrauliskās stacijas manuālo sūkni var izmantot, lai atbrīvotu skavu apkopei.

---

Tipiski pielietojumi

Tas galvenokārt ir uzstādīts uz āra sliežu ceļa - montējamiem celtņiem, piemēram, portālceltņiem, piestātnes konteineru celtņiem, kuģu - līdz - krasta celtņiem un lentes konveijera izkraušanas ratiņiem, nodrošinot pretvēja - necaurlaidīgu bremzēšanu darbības laikā un papildu pretapstrādi - ilgstošas ​​​​aizsardzības laikā. Tas ir piemērots celtņiem ar nominālo slodzi 100-300 t un bieži tiek izmantots kopā ar vēja izturīgiem kabeļiem un enkura ierīcēm dubultai drošībai.

---

Biežāko kļūdu un risinājumu tabula

Kļūdas fenomens	Iespējamie cēloņi	Solis - līdz - Step Solutions	Preventīvie pasākumi
Nespēja atbrīvot(celtnis nevar pārvietoties)	1. Nepietiekams hidrauliskais spiediens; 2. Diska atspere iestrēgusi/nogurusi; 3. Gala slēdža novirze; 4. Hidrauliskās eļļas noplūde	1. Pārbaudiet hidrauliskās stacijas spiedienu un uzpildiet eļļu; 2. Iztīriet atsperu kameru un nomainiet nogurušās atsperes; 3. Atkārtoti - izlīdziniet gala slēdzi; 4. Pārbaudiet blīves un nomainiet nolietotās	- Pārbaudiet hidraulisko spiedienu reizi mēnesī; - Nomainiet hidraulisko eļļu ik pēc 6 mēnešiem
Vājš saspiešanas spēks(sliede slīd vēja slodzes ietekmē)	1. Nodilušas berzes oderes (mazākas vai vienādas ar 3 mm); 2. Nevienmērīgs žokļa klīrenss; 3. Nogurušas disku atsperes; 4. Piesārņota odere (eļļa/putekļi)	1. Nomainiet oderi; 2. Noregulējiet atstarpi uz 0,5-1 mm; 3. Nomainiet disku atsperu komplektu; 4. Notīriet oderi un sliedes virsmu ar attaukošanas līdzekli	- Pārbaudiet oderes biezumu reizi mēnesī; - Izvairieties no eļļas noplūdes uz berzes virsmas
Hidrauliskās stacijas pārkaršana	1. Ilgstoša - augsta - spiediena darbība; 2. Aizsērējis eļļas filtrs; 3. Hidrauliskās eļļas viskozitātes neatbilstība	1. Optimizējiet vadības loģiku, lai samazinātu tukšgaitas spiediena laiku; 2. Iztīrīt/nomainiet eļļas filtru; 3. Izmantojiet ISO VG46 hidraulisko eļļu (piemērota no -20 grādiem līdz +50 grādiem).	- Tīriet eļļas filtru reizi ceturksnī; - Pārraugiet eļļas temperatūru (mazāku vai vienādu ar 60 grādiem)
Ierobežojuma slēdža kļūme(nav bloķēšanas signāla)	1. Kontaktu korozija; 2. Bojāta elektroinstalācija; 3. Nepareizi noregulēts izpildmehānisms	1. Notīriet kontaktus un uzklājiet pretkorozijas smērvielu -; 2. Nomainiet bojātos vadus; 3. Atkārtoti - izlīdziniet izpildmehānismu, lai nodrošinātu uzticamu palaišanu	- Notīriet slēdzi reizi mēnesī; - Ārā izmantojiet ekranētus kabeļus
Neparasts troksnis iespīlēšanas/atlaišanas laikā	1. Brīvas stiprinājuma skrūves; 2. Vadītāja riteņu nodilums; 3. Žokļa deformācija	1. Pievelciet M20 skrūves līdz 120-150 N·m; 2. Nomainiet nolietotos virzošos riteņus; 3. Ja deformācija pārsniedz 0,2 mm, uzlieciet žokli no jauna	- Pievelciet skrūves reizi ceturksnī; - Reizi mēnesī pārbaudiet virzošo riteņu nodilumu
Manuālās atlaišanas kļūme	1. Manuālā sūkņa atteice; 2. Hidrauliskās ķēdes bloķēšana; 3. Klaņa iesprūšana	1. Pārbaudiet manuālo sūkni un nomainiet blīvējumu; 2. Notīriet hidraulisko ķēdi un noņemiet aizsprostojumus; 3. Ieeļļojiet savienojošā stieņa šarnīrsavienojumu	- Pārbaudiet manuālo atbrīvošanu pēc katras apkopes

---

Tehniskās apkopes vadlīnijas

Ikdienas pārbaude (5–10 minūtes/maiņa): pārbaudiet, vai skavā nav eļļas noplūdes, gala slēdža signālu un virzošā riteņa stāvokli.

Ikmēneša apkope: Izmēriet berzes oderes biezumu; regulējiet žokļa klīrensu; pārbaudiet bloķēšanas funkciju un hidraulisko spiedienu.

Ceturkšņa apkope: Iztīriet eļļas filtru; ieeļļojiet virzošos riteņus un savienojošās stieņa tapas; pārbaudiet, vai diska atspere nav nogurusi.

Ikgadējā apkope: Nomainiet hidraulisko eļļu un blīves; veikt 1.2 - reizi novērtētu pretslīdes spēka testu -; pārbaudiet, vai skavas korpusā nav korozijas.

---

Kopsavilkums

ZYTJX250 sērija ir augstas - uzticamības hidrauliskās sliedes skava arneizdoties - droši normāli - slēgts dizains, dubultā - vadotne - riteņa aizsardzība pret - noskriešanu no sliedēm, unzema - apkopes hidrauliskā piedziņa, padarot to par ideālu vēja - necaurlaidīgu risinājumu lieliem āra sliedēm - uzstādītiem celtņiem, īpaši piekrastes un spēcīga - vēja zonās.
