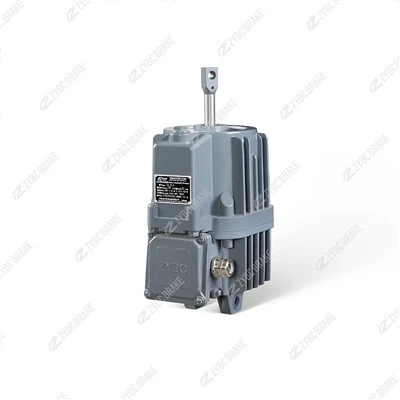

Ed30/5 sērijas elektro-hidrauliskais dzinējs
Ed30/5 sērijas elektrohidrauliskais dzineklis ir kompakts un efektīvs jaudas komponents, kas galvenokārt kalpo kā celšanas iekārtu un automatizācijas ierīču trumuļa bremžu piedziņas daļa dažādos ražošanas procesos. To plaši izmanto celtņos, pacēlājos, iekrāvējos un citās iekārtās. Sekojošais...
Apraksts
Ed30/5 sērijas elektrohidrauliskais dzineklis ir kompakts un efektīvs jaudas komponents, kas galvenokārt kalpo kā celšanas iekārtu un automatizācijas ierīču trumuļa bremžu piedziņas daļa dažādos ražošanas procesos. To plaši izmanto celtņos, pacēlājos, iekrāvējos un citās iekārtās. Tālāk ir sniegts detalizēts ievads par tā galvenajiem parametriem, galvenajām īpašībām un darbības principu.
Pamatparametri
| Parametra veids | Specifiskā vērtība |
|---|---|
| Spēka un gājiena parametri | Pacelšanas spēks ir 300 N, gājiens ir 50 mm un vilce ir 1500 N · cm. Šī parametra konfigurācija ļauj nodrošināt stabilu jaudu maziem un vidējiem{4}}bremzēšanas vai iedarbināšanas mehānismiem. |
| Elektriskie parametri | Standarta enerģijas patēriņš ir 200 W. 400V/50Hz barošanas avota gadījumā strāvas patēriņš ir 0,5A. Parastais atbilstošais barošanas avots ir 380 V trīs-fāzu 50 Hz maiņstrāva, un to var arī pielāgot atbilstoši prasībām, lai pielāgotos dažādu frekvenču un sprieguma barošanas avotiem. |
| Fizikālie un darba sistēmas parametri | Tās svars ir aptuveni 14 kg. Tas izmanto S3 intermitējošās darbības sistēmu ar 60% darba ciklu un var darboties nepārtraukti 2000 ciklus saskaņā ar šo darba ciklu. |
Galvenās īpašības
Plaša temperatūras pielāgošanās spēja: Tas var normāli darboties apkārtējās vides temperatūras diapazonā no -20 grādiem līdz +50 grādiem. Hidraulisko eļļu DB-25 ieteicams izmantot standarta temperatūras apstākļos; ja temperatūra ir zemāka par -20 grādiem, YH-10 aviācijas hidraulisko eļļu var izmantot, lai nodrošinātu hidrauliskās eļļas plūstamību un stabilu dzinēja darbību.
Drošība un stabilitāte: Sprādziendrošais -veids (Ed30/5 Ex) ir pieejams arī bīstamām vidēm, piemēram, naftas ieguves platformām un ķīmiskajām rūpnīcām. Tā konstrukcija ir veidota tā, lai darbības laikā nerastos dzirksteles vai pārmērīgs karstums, novēršot uzliesmojošu un sprādzienbīstamu vielu aizdegšanos apkārtējā vidē.
Viegli uzstādīt un uzturēt: Tam ir kompakta kopējā struktūra, kas ir ērta uzstādīšanai šaurās telpās. Tikmēr tas darbojas ar zemu trokšņa līmeni un zemu vibrāciju darba laikā, samazinot detaļu nodilumu, tādējādi samazinot apkopes vajadzības ikdienas lietošanā.
Darba principsEd30/5 sērija realizē jaudas pārveidošanu un pārvadi, pamatojoties uz elektro-hidrauliskās integrācijas tehnoloģiju, un konkrētais process ir sadalīts divos darbības un atiestatīšanas posmos:
Darbības posms: kad dzineklis ir iedarbināts, iebūvētais{0}}motors sāk darboties un iedarbina hidraulisko sūkni. Hidrauliskais sūknis saspiež hidraulisko eļļu eļļas kamerā. Spiediena hidrauliskā eļļa virza virzuli, lai kustētos lineāri, un pēc tam virzulis virza stumšanas stieni, lai tas izstieptos uz āru. Šī procesa laikā hidrauliskā sistēma pārveido motora rotācijas enerģiju stumšanas stieņa lineārajā vilcē un, visbeidzot, caur stumšanas stieni izvada 300 N pacelšanas spēku, lai darbinātu bremzes vai citus iedarbināšanas mehānismus, lai pabeigtu atbilstošo darbību (piemēram, atverot bremzi).
Atiestatīt stadiju: kad dzineklis ir atslēgts-, motors un hidrauliskais sūknis pārstāj darboties, un spiediens hidrauliskajā sistēmā strauji pazeminās. Šajā laikā, paļaujoties uz dzineklī konfigurētās atgriešanas atsperes elastīgo spēku, virzulis un stumšanas stienis tiek nospiesti atpakaļ sākotnējā pozīcijā. Stumšanas stienis ievelkas sinhroni, un attiecīgi tiek atiestatīta arī piedziņas bremze vai citi mehānismi (piemēram, bremžu iespīlēšana, lai panāktu bremzēšanu).
